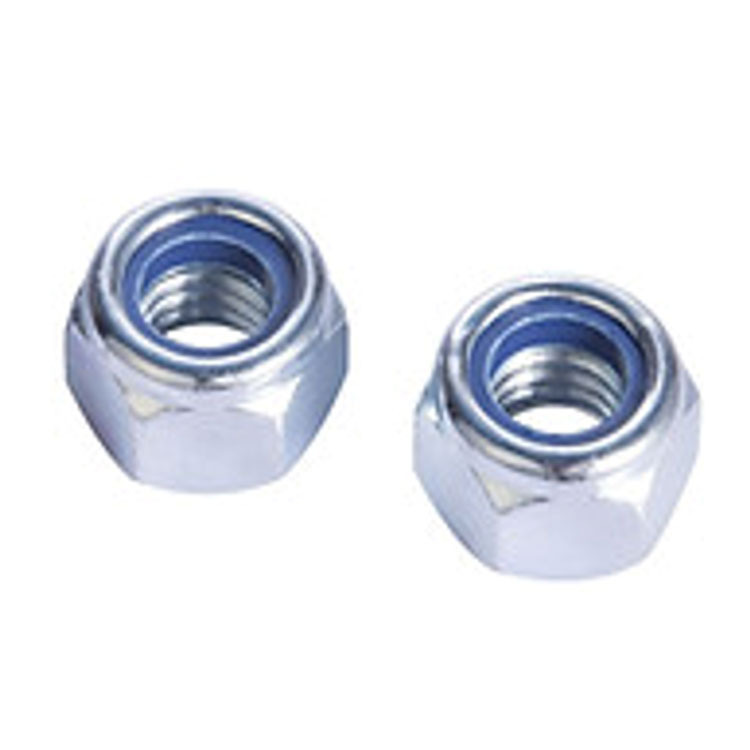

Nailoniset lukkomutterit – periaatteet, edut ja käytännön sovellusopas

Nylon sisäosan lukkomutteritovat yksi yleisimmin käytetyistä kiinnitysratkaisuista pulttien löystymisen estämiseen tärinän, iskujen tai dynaamisten kuormien vaikutuksesta. Ne tarjoavat yksinkertaisen, luotettavan ja kustannustehokkaan vaihtoehdon monimutkaisemmille lukitusmenetelmille, kuten liima-aineille, vääntyneille kierteille tai sokalla varustetuille muttereille.

1. Kuinka ne toimivat – kitka-häiriöperiaate

Suunnittelu on suoraviivainen, mutta erittäin tehokas:

• Laadukkaasta nylonista valmistettu rengas (yleensä nailon 6/6) on asennettu pysyvästi mutterin kierrereiän ylä- tai keskelle.

• Tämän nailonrenkaan sisähalkaisija on hieman pienempi kuin liitäntäpultin kierteen suurin halkaisija.

• Kun kierrät pultin sisään, pultin kierteet leikkaavat nailonrenkaaseen ja puristavat sen, mikä luo tiukan häiriösovituksen.

• Tämä häiriö synnyttää jatkuvan radiaalipaineen pultin kierteitä vasten, mikä tuottaa tasaisen kitkavastuksen, joka vastustaa pyörivää löystymistä.

Toisin kuin mekaaniset lukituslaitteet (esim. kielekkeet tai nippusiteet), tämä järjestelmä ei ole riippuvainen ulkoisista komponenteista – lukitustoiminto on sisäänrakennettu mutteriin.

2. Tärkeimmät suorituskykyominaisuudet – mitä sinun tulee tietää

Erinomainen tärinänkestävyys

Nylon sisäosan lukkomutterittoimivat poikkeuksellisen hyvin tärisevässä ympäristössä. Alan tiedot arvioivat ne jatkuvasti soveltuviksi voimakkaisiin tärinäolosuhteisiin, joten ne sopivat erinomaisesti autoihin, teollisuuskoneisiin ja ulkokäyttöön.

Lämpötilarajat – tärkein rajoitus

Tämä on kriittisin yksittäinen tekijä näitä pähkinöitä valittaessa:

• Yli +100°C:ssa nailon pehmenee ja menettää lukitusmomenttinsa.

• Alle –50 °C:ssa nailon haurastuu ja voi halkeilla asennuksen aikana tai törmäyksen aikana.

Käytännön vinkki: Jos sovelluksessasi näkyy jatkuvasti yli 100 °C:n lämpötiloja, harkitse täysmetallisia lukkomuttereita tai korkean lämpötilan nailonversioita (kysy toimittajaltasi).

Uudelleenkäytettävyys – rajoitettu

Nailonrengas deformoituu plastisesti ensimmäisellä asennuksella – tämä ensimmäinen vääntömomentti on suurin.

Turvallisuuden kannalta kriittisissä sovelluksissa (esim. jarrujärjestelmät, jousitus, nostolaitteet) asenna aina uusi mutteri.

Asennusnopeus

Voit asentaa ne tavallisilla käsiavaimilla, pistorasioilla tai sähkötyökaluilla. Kuitenkin:

Suositeltu maksiminopeus: 150 RPM käytettäessä pneumaattisia tai sähköisiä ohjainlaitteita. Suuremmat nopeudet synnyttävät kitkalämpöä, joka voi vaurioittaa nailonsisäosaa ennen kuin se istuu kokonaan.

3. Materiaalit ja pintakäsittelyt – valitse ympäristösi mukaan

Sinkkipinnoitus kolmiarvoisella passivoinnilla on yleisin kustannustehokkain viimeistely teolliseen käyttöön. Ulkona rannikko- tai offshore-ympäristöissä ruostumaton A4-316 on erittäin suositeltavaa.

4. Sovellettavat standardit – DIN 985 ja sitä pidemmät

Tunnetuin maailmanlaajuinen standardi nailonsisälukkomuttereille on:

Tuumapohjaisissa järjestelmissä ANSI/ASME B18.16.6 kattaa nailoniset lukkomutterit UNC/UNF-kierteissä.

Vinkki: Tarkista aina vallitsevat vääntömomenttiarvot asiaankuuluvan standardin mukaisesti varmistaaksesi, että ne ovat suunnitteluvaatimusten mukaisia.

5. Käytännön asennus- ja käyttövinkkejä

1. Tarkasta nailonrengas ennen asennusta – siinä ei saa olla halkeamia, siruja tai öljylikaa.

2. Käynnistä mutteri käsin välttääksesi ristikierteet, mikä johtuu todennäköisemmin häiriösovituksesta.

3. Kun käytät sähkötyökaluja, aseta kytkin estämään ylikiristys – vallitseva vääntömomentti lisää lopullisen istukan vääntömomentin, joten työkaluasetuksen tulee ottaa tämä huomioon.

4. Käytä voiteluainetta pultin kierteissä (jos sallittu) – tämä voi vähentää ruostumatonta terästä, mutta muista, että voitelu voi hieman heikentää tehokasta lukitusmomenttia.

5. Jos mutteri tuntuu epätavallisen löysältä muutaman ensimmäisen kierteen aikana, nailonrengas saattaa olla kulunut tai viallinen – hävitä se.

6. Tyypilliset sovellusskenaariot

7. Vertailu muihin lukitusmenetelmiin (pikaopas)

8. Yhteenveto – Milloin nailoninserttien lukkomuttereita kannattaa käyttää

Valitse ne, kun:

Kokoonpanokokemuksesi on keskivaikeasta voimakkaaseen tärinään.
Käyttölämpötilat ovat –50°C - +100°C.
Haluat valmiiksi kootun, yksiosaisen lukitusratkaisun ilman ylimääräisiä osia tai kovettumisaikaa.
Kustannukset ja yksinkertaisuus ovat tärkeitä – ne ovat yleensä halvempia kuin samanlaatuiset täysmetalliset lukkomutterit.
Vältä niitä, kun:
Lämpötilat ylittävät 100 °C jatkuvasti.
Mutteri on irrotettava ja asennettava uudelleen monta kertaa käytön aikana.
Erittäin lujat pultit (yli luokka 10.9 / luokka 10.9) vaativat tarkan esijännityksen hallinnan – vallitseva vääntömomentti voi häiritä vääntömomenttikulman kiristysmenetelmiä.

80 %:ssa yleisistä teollisuus- ja autoteollisuuden sovelluksista DIN 985:n mukainen sinkitty hiiliteräksinen nylon-lukkomutteri tarjoaa parhaan tasapainon suorituskyvyn, kustannusten ja saatavuuden välillä.

Tarkista aina:

• Kierteen koko ja nousu (metrinen vs. tuuma)

• Kiinteistöluokka (esim. 8, 10 tai ruostumaton)

• Toimintaympäristösi lämpötilaprofiili

• Tarvitsetpa ohuen (DIN 985) tai täyskorkean (DIN 982) version kiinnityspituudellesi

Käytä niitä oikein, ja ne tarjoavat sinulle ongelmattomat, huoltovapaat yhteydet vuosiksi.
